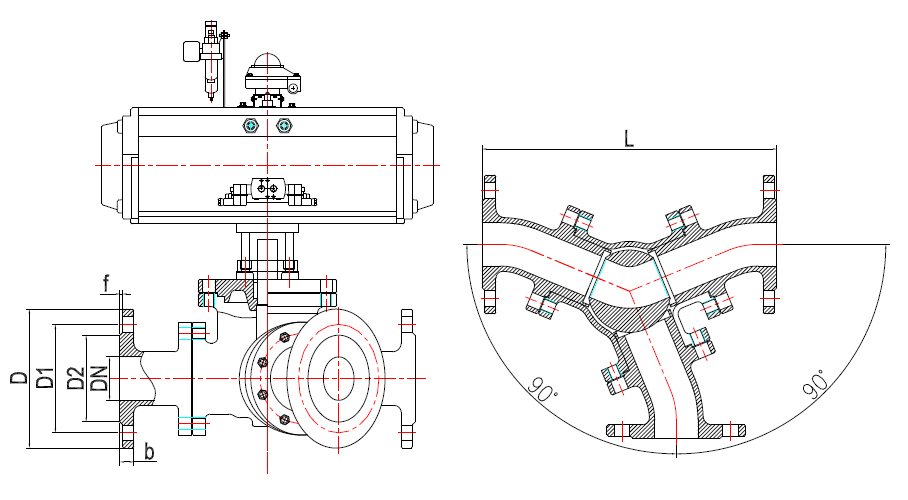

左90º外形圖

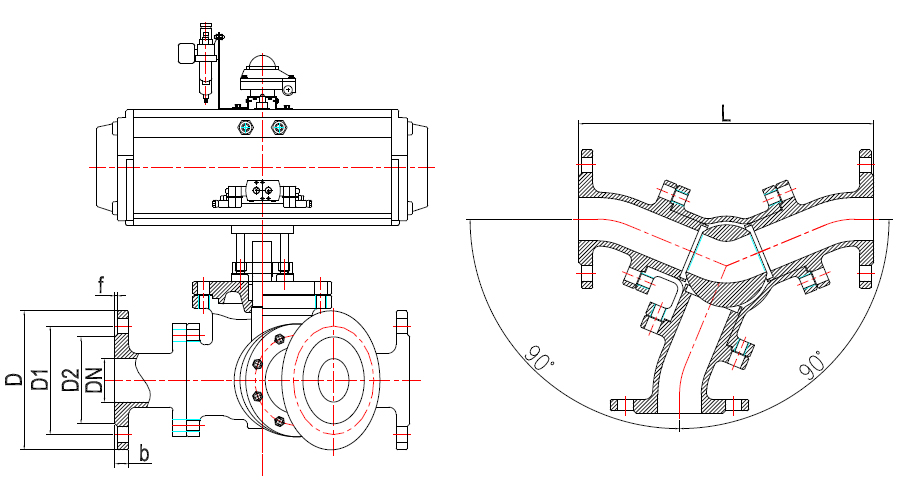

右90º外形圖

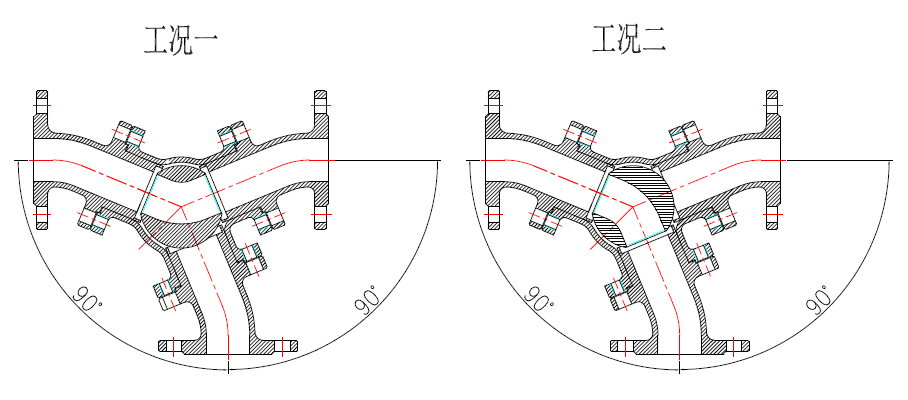

右90º工況示意圖
國標90º主要參數
| DN | L | D | D1 | D2 | b | f | Z-Φ |
| 40 | 348 | 150 | 110 | 85 | 16 | 2 | 4*18 |
| 50 | 345 | 165 | 125 | 100 | 16 | 2 | 4*18 |
| 65 | 400 | 185 | 145 | 120 | 18 | 2 | 4*18 |
| 80 | 428 | 200 | 160 | 135 | 20 | 2 | 8*18 |
| 100 | 457 | 220 | 180 | 155 | 20 | 2 | 8*18 |
| 125 | 550 | 250 | 210 | 185 | 22 | 2 | 8*18 |
| 150 | 665 | 285 | 240 | 210 | 24 | 2 | 8*23 |
| 200 | 810 | 340 | 295 | 265 | 26 | 2 | 12*23 |
美標90º主要參數
| DN | L | D | D1 | D2 | b | f | Z-Φ |
| 40 | 348 | 125 | 98.4 | 73 | 16 | 2 | 4*16 |
| 50 | 345 | 150 | 120.7 | 92 | 16 | 2 | 4*18 |
| 65 | 400 | 180 | 139.7 | 105 | 18 | 2 | 4*18 |
| 80 | 428 | 190 | 152.4 | 127 | 20 | 2 | 4*18 |
| 100 | 457 | 230 | 190.5 | 155 | 20 | 2 | 8*18 |
| 125 | 550 | 255 | 215.9 | 185 | 22 | 2 | 8*22 |
| 150 | 665 | 280 | 241.3 | 210 | 24 | 2 | 8*22 |
| 200 | 810 | 345 | 298.5 | 265 | 26 | 2 | 8*22 |
三通換向閥：是一種應用于蓄熱式工業窯爐上的一種煙氣與空氣（或氣體燃料）的換向裝置。
三通換向閥工作原理：蓄熱式三通換向閥：通過換向閥的時間間隔內實現空氣（或燃料氣）與煙氣的頻繁切換，實現蓄熱體對煙氣余熱的回收。是蓄熱式燃燒系統中的關鍵設備之一。
三通換向閥結構：三通換向閥基本都包括閥體、閥板座、閥板、氣缸， 閥體由閥板座分成A、B、C三個與外界相通的空腔，在閥體和閥板座之間裝有密封材料，在空腔中的閥板通過連接軸與氣缸相連，通過改變閥板位置，改變管路中氣體的流動方向；因為經過蓄熱體的換熱，所以換向閥的工作溫度較低，對換向閥的材料無其它的要求。但因為連續式生產的要求，需要換向閥克服 煙氣中的粉塵磨損，以及腐蝕性的影響，機械部分需要保證部件頻繁的開關造成的磨損，已經要求較高的可靠性和工作壽命。
